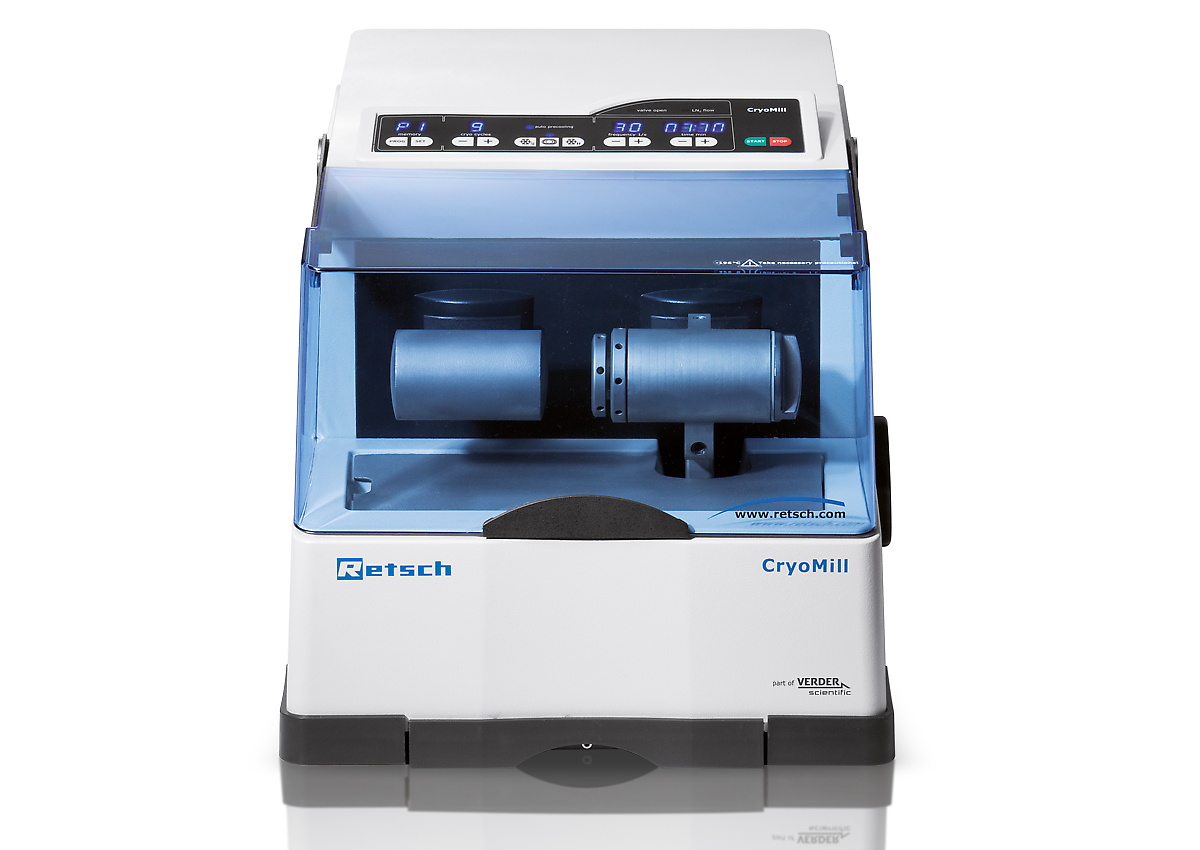

Kriyojenik öğütme, termal olarak hassas ve elastik maddelerin sıvı nitrojen ile soğutularak başarıyla işlendiği bir işlemdir. CryoMill, bu uygulama için özel olarak tasarlanmış bir laboratuar bilyalı değirmendir. Öğütme işlemi öncesinde ve sırasında öğütme haznesini sıvı nitrojen ile sürekli olarak soğutan entegre bir soğutma sistemine sahiptir. Böylece numune gevrekleştirilir ve uçucu bileşenler korunur. Sıvı nitrojen, sıcaklığı –196 ° C'de tutmak için gereken tam miktarda bir otomatik doldurma sisteminden sürekli olarak sağlanır. Kullanıcı hiçbir zaman LN2 ile doğrudan temasa geçmez, bu da yüksek derecede çalışma güvenliği sağlar. CryoMill'in çok yönlülüğü (kriyojenik, aynı zamanda oda sıcaklığında ıslak ve kuru öğütme), onu 20 ml'ye kadar numune miktarları için ideal öğütücü yapar. Güçlü darbeli bilyalı frezeleme, en yüksek öğütme verimliliği sağlar.
CryoMill, kullanıcı güvenliği göz önünde bulundurularak tasarlanmış bir kriyojenik öğütücüdür. Sıvı nitrojen kapalı sistemden akar ve kullanıcı hiçbir zaman LN2 ile doğrudan temasa geçmez, bu da yüksek derecede operasyonel güvenlik sağlar. Otomatik soğutma sistemi, numune iyice soğutulmadan önce öğütme işleminin başlamamasını garanti eder. Bu, daha az tüketim ile sonuçlanır ve tekrarlanabilir kriyojenik öğütme sonuçlarını garanti eder.
CryoMill'in kullanımı çok kolaydır. Salınım frekansı, ön soğutma veya öğütme süresi gibi parametreler, açıkça yapılandırılmış bir tuş takımı aracılığıyla dijital olarak ayarlanabilir. Ekrandaki LED'ler mevcut çalışma durumunu gösterir, örn. soğutma veya öğütme.
İşlem sırasında numunenin ısınmaması için genellikle öğütme yalnızca birkaç dakika sürer. Bununla birlikte, daha uzun öğütme süreleri gerekiyorsa, ara soğutma dönemlerini ve kriyojenik döngü sayısını önceden seçmek de mümkündür. Tüm cihaz parametreleri, sonraki işlemler için bekleme işlemi sırasında tutulur. Laboratuvar değirmeni ayrıca soğutulmadan da çalıştırılabilir, bu da onu çok çeşitli uygulamalar için uygun kılar.

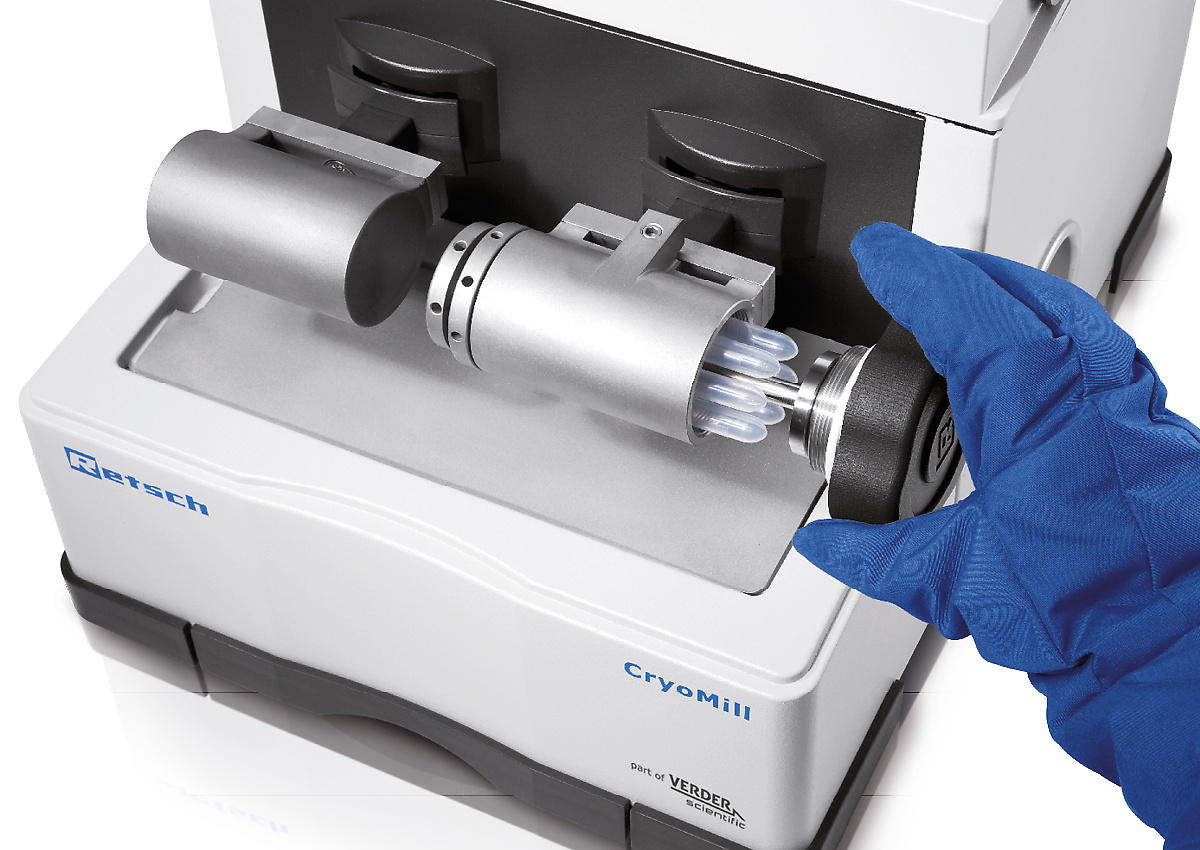

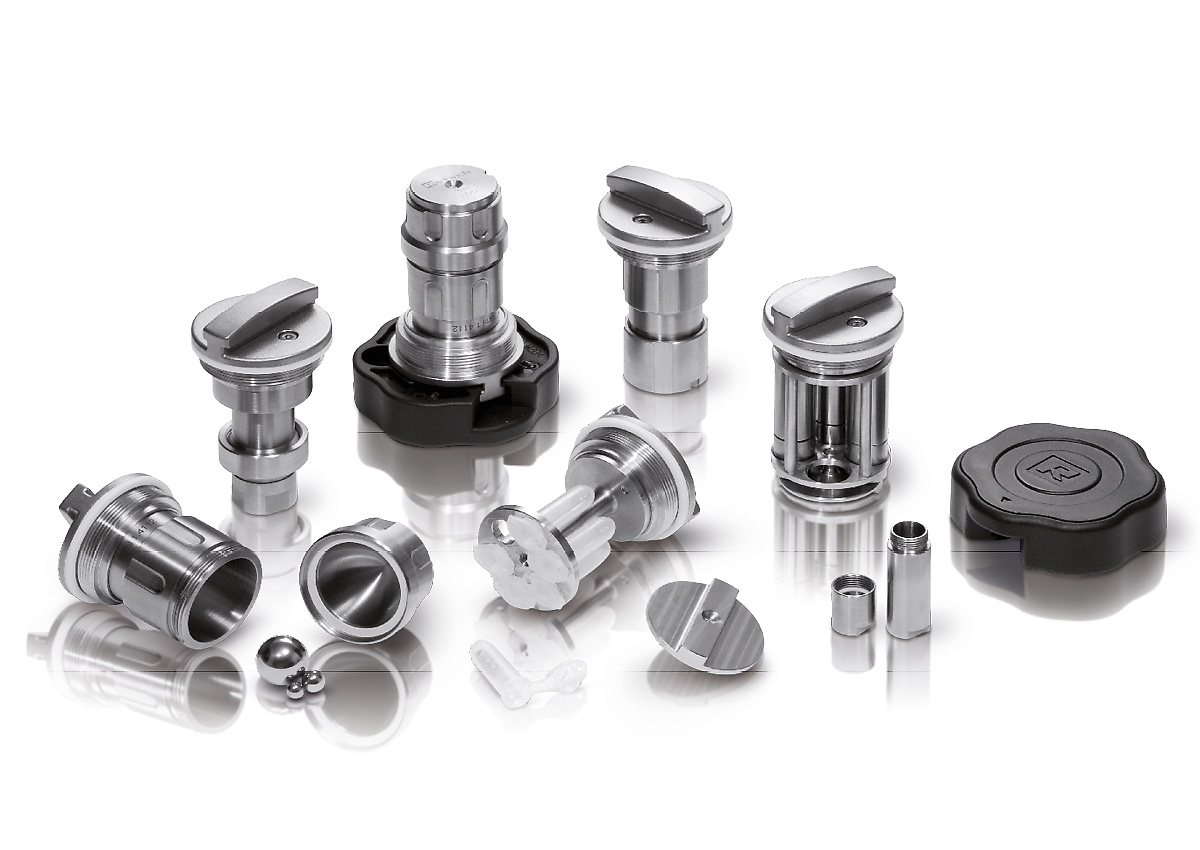

CryoMill, 10 ml, 25 ml, 35 ml veya 50 ml hacimli vidalı öğütme kavanozları için bir öğütme istasyonu ile donatılmıştır. Her biri 5 ml'lik 4 öğütme kavanozu ve her biri 2 ml'lik 6 reaksiyon şişesi için adaptör kullanmak da mümkündür. Çeliğin numune kontaminasyonuna neden olabileceği uygulamalar için 25 ml'lik zirkonyum oksit öğütme kavanozu ve uygun öğütme bilyelerinin yanı sıra bir PTFE kavanozu mevcuttur.

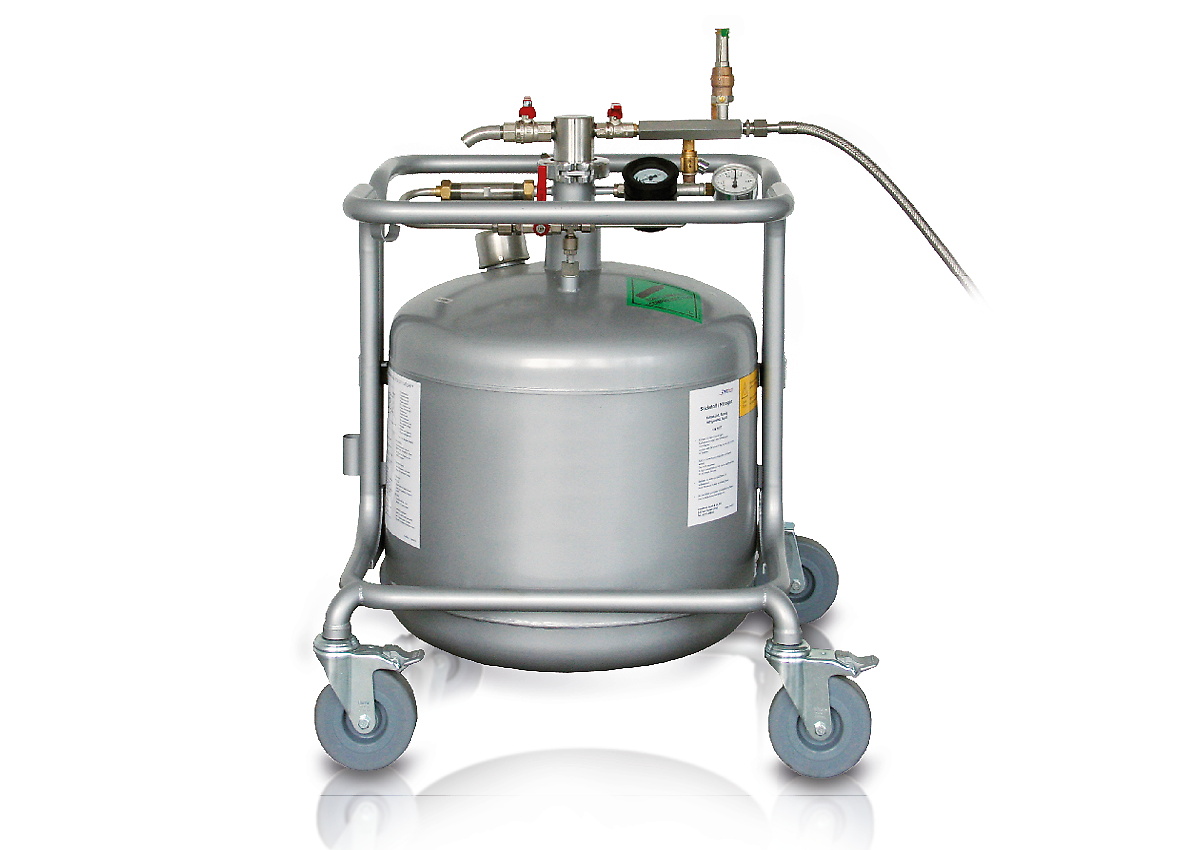

Güvenli ve rahat çalışma için RETSCH, 50 litrelik bir kapla birlikte sunulan ve kriyojenik öğütme uygulamalarında yaklaşık 5 saat soğutma sağlayan sıvı nitrojen için bir otomatik doldurma sistemi sağlar. Mevcut kriyo tanklarını emniyet valfli bir bağlantı borusu kullanarak değirmene bağlamak da mümkündür.
Kriyojenik öğütme sırasında numunelerin otomatik olarak gevrekleşmesi nedeniyle, CryoMill, örneğin atık, toprak, kimyasal ürünler, doku, saç, odun, kanalizasyon çamuru, kemikler, plastikler, yağlı tohum, kağıt, bitkiler, haplar gibi toz haline getirme için uygundur. tekstil, hayvan yemi, yün vb.
plastik ördek
sert plastik
Tekstil
sakızlı ayılar
Örnek hazırlama göreviniz için en iyi çözümü bulmak için uygulama veri tabanımızı ziyaret ediniz
| Uygulamalar | Kırma, karıştırma, homojenizasyon, hücre parçalama |
| Uygulama alanı | biyoloji, kimya / plastik, tarım, .. |
| Besleme malzemesi | sert, orta sert, yumuşak kırılgan, elastik ... |
| Boyut küçültme prensibi | etki, sürtünme |
| Malzeme giriş büyüklüğü | Ürün Özellikleri |
| Çıkış büyüklüğü | ~ 5 µm |
| Parti boyutu / besleme miktarı | mks. 20 ml |
| Öğütücü istasyon sayısı | 1 |
| Vibrational frequency | dijital, 5 - 30 Hz (300 - 1800 dk-1) |
| Tipik ortalama öğütme süresi | 10 min / 4 min (cooling / grinding) |
| Kuru öğütme | evet |
| Islak eleme | evet |
| Kroyojenik öğütme | evet |
| Reaksiyon şişeleri ile hücre parçalama | evet |
| Kendinden merkezli kapak | evet |
| Öğütücü hazne tipi | vida üst dizayn |
| Öğütücü elemanların malzemesi | sertleştirilmiş çelik, paslanmaz çelik, zirkonyum oksit ... |
| Öğütücü hazne ebatları | 5 ml / 10ml / 25 ml / 35 ml / 50 ml |
| Otomatik dolum | 50 l |
| Öğütme süresi ayarı | dijital, 30 s - 99dk |
| Kaydedilebilir SOP | 9 |
| Elektriksel veriler | 100-240 V, 50/60 Hz |
| Güç bağlantısı | 1-faz |
| Koruma kodu | IP 30 |
| Güç tüketimi | 260 W |
| G x Y x D kapalı | 395 x 373 x 577 mm (D: egzoz hortumu ile 710 mm) |
| Net ağırlık | ~ 45 kg |
| Standartlar | CE |
CryoMill'in öğütme haznesi, yatay konumda radyal salınımlar gerçekleştirir. Öğütme bilyelerinin ataleti, kavanozun yuvarlak uçlarındaki numune malzemeye yüksek enerji ile çarpmalarına ve toz haline getirmelerine neden olur. Öğütme haznesi, kriyojenik öğütme işlemi öncesinde ve sırasında entegre soğutma sisteminden gelen sıvı nitrojen ile sürekli olarak soğutulur.
Teknik modifikasyon ve hatalara bağlı olarak
